Фланці сталеві плоскі ГОСТ 12820-80
Фланці сталеві. Вага. ГОСТ. Таблиця розмірів фланців сталевих.
Фланці призначені для з'єднання трубопроводів між собою, а також для приєднання їх до різного обладнання (насосів, засувок, клапанів), посудин та апаратів. З'єднання фланців один з одним проводиться за допомогою шпильок, болтів, гайок, шайб, гайок. Для кращої герметичності використовують ущільнювальний матеріал (прокладки). Вони можуть бути паронітові і гумові. Їх встановлюю на виступаючу поверхню фланців, звану дзеркалом.
Дзеркалом називається поверхня сполучення між фланцями. Вона повинна бути без видимих порушень, інакше таке з'єднання не буде герметичним. Примітка: Необхідно дбайливо ставиться до дзеркала фланця.
Фланці розрізняють по номінальному тиску Р, МПа (від 0,1 МПа і вище). Залежно від номінального тиску фланців, змінюється їх розміри і вагу. Чим вище тиск, тим більше товщина фланця і відповідно вага. Всі розміри і вага фланців по ГОСТ 12820-80 наведені в таблицях нижче.
Фланці виготовляються відповідно до нормативних документів і стандартизуються ГОСТами:
ГОСТ 12820-80 – за цим Гостом виготовляються плоскі фланці;
ГОСТ 12821-80 – комірні фланці приварні встик:
ГОСТ 12822-80 – вільні фланці на приварном кільці.
При виготовленні використовують: чорні сорти сталі, нержавіючі, чавун, алюміній, бронзу. Нержавіючі і алюмінієві фланцеві з'єднання використовують в більш агресивних системах трубопроводу, із-за більшого терміну служби, завдяки їх антикорозійним властивостям.
Одним з основних плюсів фланцевих з'єднань є швидка заміна окремих ділянок трубопроводів.

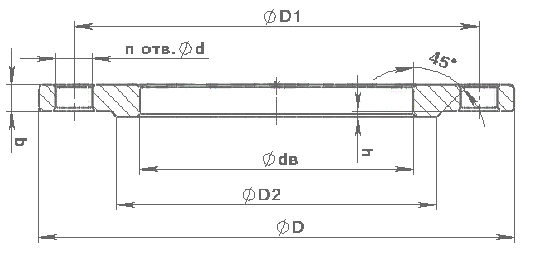

Рис.1. Основні позначення фланців плоских приварних.
D – зовнішній діаметр фланця;
D1 – міжосьова відстань кріпильних отворів;
D2 — діаметр притискної поверхні (дзеркала);
dв — внутрішній діаметр фланця;
b — товщина фланця;
h — висота дзеркала;
dn –діаметр отворів під шпильки і болти.
Фланці сталеві. Вага. ГОСТ. Таблиця розмірів фланців сталевих.
Фланці призначені для з'єднання трубопроводів між собою, а також для приєднання їх до різного обладнання (насосів, засувок, клапанів), посудин та апаратів. З'єднання фланців один з одним проводиться за допомогою шпильок, болтів, гайок, шайб, гайок. Для кращої герметичності використовують ущільнювальний матеріал (прокладки). Вони можуть бути паронітові і гумові. Їх встановлюю на виступаючу поверхню фланців, звану дзеркалом.
Дзеркалом називається поверхня сполучення між фланцями. Вона повинна бути без видимих порушень, інакше таке з'єднання не буде герметичним. Примітка: Необхідно дбайливо ставиться до дзеркала фланця.
Фланці розрізняють по номінальному тиску Р, МПа (від 0,1 МПа і вище). Залежно від номінального тиску фланців, змінюється їх розміри і вагу. Чим вище тиск, тим більше товщина фланця і відповідно вага. Всі розміри і вага фланців за ГОСТ 12820-80 наведено в таблицях нижче.
Фланці виготовляються відповідно до нормативних документів і стандартизуються ГОСТами:
ГОСТ 12820-80 – з цього ГОСТу виготовляються плоскі фланці;
ГОСТ 12821-80 – комірні фланці приварні встик:
ГОСТ 12822-80 – вільні фланці на приварном кільці.
При изготовлении используют: черные сорта стали, нержавеющие, чугун, алюминий, бронзу. Нержавеющие и алюминиевые фланцевые соединения используют в более агрессивных системах трубопровода, из-за большего срока службы, благодаря их антикоррозийным свойствам.
Одним из основных плюсов фланцевых соединений является быстрая замена отдельных участков трубопроводов.
Рис.1. Основные обозначения фланцев плоских приварных.
D – наружный диаметр фланца;
D1 – межосевое расстояние крепежных отверстий;
D2 — діаметр притискної поверхні (дзеркала);
dв — внутрішній діаметр фланця;
b — товщина фланця;
h — висота дзеркала;
dn –діаметр отворів під шпильки і болти.
