Фланці призначені для з'єднання трубопроводів між собою, а також для приєднання їх до різного обладнання (насосів, засувок, клапанів), посудин та апаратів. З'єднання фланців один з одним проводиться за допомогою шпильок, болтів, гайок, шайб, гайок. Для кращої герметичності використовують ущільнювальний матеріал (прокладки). Вони можуть бути паронітові і гумові. Їх встановлюю на виступаючу поверхню фланців, звану дзеркалом.

Зеркалом называется поверхность сопряжения между фланцами. Она должна быть без видимых нарушений, иначе такое соединение не будет герметичным. Примечание: Необходимо бережно относится к зеркалу фланца.

Фланцы различают по номинальному давлению Р, МПа (от 0,1 МПа и выше). В зависимости от номинального давления фланцев, меняется их размеры и вес. Чем выше давление, тем больше толщина фланца и соответственно вес. Все размеры и вес фланцев по ГОСТ 12820-80 приведены в таблицах ниже.

Фланцы изготавливаются согласно нормативных документов и стандартизируются ГОСТами:

ГОСТ 12820-80 – за цим Гостом виготовляються плоскі фланці;

ГОСТ 12821-80 – комірні фланці приварні встик:

ГОСТ 12822-80 – вільні фланці на приварном кільці.

При виготовленні використовують: чорні сорти сталі, нержавіючі, чавун, алюміній, бронзу. Нержавіючі і алюмінієві фланцеві з'єднання використовують в більш агресивних системах трубопроводу, із-за більшого терміну служби, завдяки їх антикорозійним властивостям.

Одним з основних плюсів фланцевих з'єднань є швидка заміна окремих ділянок трубопроводів.

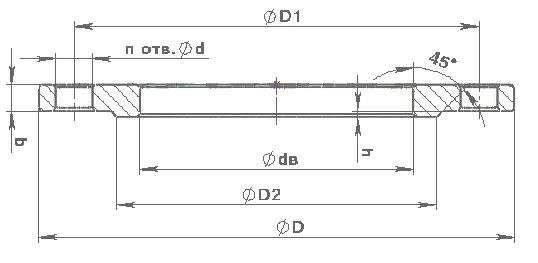

Рис.1. Основні позначення фланців плоских приварних.

D – зовнішній діаметр фланця;
D1 – міжосьова відстань кріпильних отворів;
D2 — діаметр притискної поверхні (дзеркала);
dв — внутрішній діаметр фланця;
b — товщина фланця;
h — висота дзеркала;
d_n –діаметр отворів під шпильки і болти.
