Технічні характеристики та сфера використання посиленої ізоляції труб

Трубопроводи прокладаються не на один десяток років. Їхній ремонт, заміна окремих ділянок енергоємного та витратного заходу. Виробники труб удосконалюють методи захисту труб від дії агресивних чинників зовнішнього середовища. Новим словом є посилена та досить посилена ізоляція труб на основі екструдованого поліетилену. Вона підвищує не тільки термін безаварійної експлуатації, але механічну міцність виробів трубопрокату.

Що розуміють під СМАК та УС

Під будь-яким типом ізоляції розуміють багатошарову структуру покриття із захисних матеріалів.

УС — посилена ізоляція застосовується в ґрунтах із придільним опором від 10 до 20 Ом*м.

СМАК ізоляція має розшифрування — дуже посилений, необхідний там, дедельний опір ґрунту менший за 10 Ом*м, що характерно для підвищеної корозії середовища.

Основна відмінність цих видів ізоляції — товщина ізоляційного шару.

Типи захисного покриття

Захисне покриття розділяється на чотири типи:

1. Пенополиуретановое. Труби із ізоляцією цього типу становлять основу теплотрас. Вони розраховані на транспортування рідини температурою до 140 0С, позаяк мають теплопровідність до 33 мВт/м⁰З і витримують тиск не більш ніж 1,5 МПа. Захист створюється завдяки формуванню оболонки з поліетиленового оцинкованого покриття. Термін експлуатації до 30 років. Наноситься на звичайну й оцинковану сталь. Виготовляється за ГОСТ 30732-2006.
2. Пінополімермінеральне. Застосовується для утеплення теплотрас із температурою теплоносія до 150 ⁰З і робочим тиском 2,5 МПа. Захист тришаровий: антикорозійний матеріал, пористий теплоізолятор, гідроізоляція. Товщина ізоляції може бути збільшена завдяки теплоізолювальному матеріалу та залежить від регіону прокладання теплотраси. Матеріал гідроізоляції може слугувати захистом від ударних пошкоджень. Виробляються труби згідно з ГОСТ 17177-94 і ТУ577768-001-70440350.
3. Гумово-бітумна мастика. Такий захист не покращує технічні характеристики труб, а підвищує стійкість до корозії та є гідроізоляцією. За ГОСТ 51164-98 основа труби ґрунтується, наноситься мастика, покривається армувальним нетканим полотном і зовнішньою обгорткою. Гідроізоляційні, механічні показники захисту можна збільшити завдяки нанесенню декількох шарів мастики. Для теплотрас такі труби не використовуються: за температури нижчої — 10⁰З і вище ніж +40⁰Ізоляція руйнується. СМАК за такого способу захисту досягається кількістю шарів покриття.
4. Екструдований поліетилен. Ефективний спосіб ізоляції трубопроводів із температурою робочої суміші не більш ніж 80⁰С. Підвищує термін експлуатації труб до 50 років, підсилює стійкість до механічних навантажень. Належить до дуже посиленого захисту. Якість труби в СМАС ізоляції та процес нанесення ізоляції регламентується ГОСТ 9.602-2005.

*

Крім цього, можуть використовуватися сталеві футляри для підвищеного захисту від механічного впливу, наприклад, у тих метах, де труби прокладають під автомобільною трасою.

Плюси та сфера застосування СМАК

Переваги використання труб із ВУС стосуються підвищення їх експлуатаційних і технічних характеристик:

• гарантоване безаварійне використання трубопроводу понад 40 років;
• високий рівень гідроізоляції дає змогу прокладати труби під водою або в сильно підтоплених місцях;
• широкий розкидання температурного режиму експлуатації від 50⁰С до — 60⁰С;
• енергоощадний ефект до 30% завдяки збільшенню теплоізоляційних властивостей;
• повний захист від усіх топів корозії, біологічного забруднення.

Якщо розглядати під СМАК покриття з екструдованого поліетилену, можна говорити про переваги найізоляційнішого шару/:

• підвищеної адгезії до металу;
• стійкості до механічних руйнувань;
• низькому рівні водопоглинання;
• діелектричності. Гарантує високий перехідний опір;
• екологічність матеріалу, який не завдає шкоди довкіллю.

До мінусів відносять:

• високу вартість;
• потреба додаткового підсилювального утеплювача в регіонах зі стабільно низькою температурою;
• неможливе використання для транспортування високотемпературних середовищ
• обмеження за робочим тиском 5,5 МПа.

З урахуванням плюсів, мінусів труби й арматуру з ізольовані трубопроводи рекомендується застосовувати в таких сферах:

• всі типи нафтопроводів;
• промислове та побутове водопостачання і водовідведення;
• трубопроводи різного призначення, що проходять за агресивним середовищем (будь-які водойми, зокрема промислового стікання, звалища, відходи промислового виробництва);
• інженерні газорозподільні комунікації, що мають навантаження до 2,5 МПа;
• місця прокладки з підвищеним зовнішнім впливом.

*

Як виробляють труби з поліетиленовою ізоляцією

Весь процес механізований. Він складається з декількох етапів:

• Підготовка поверхні. На цьому етапі нагріта труба проходить через подрібнений апарат і очищається від іржі. Водночас дріб створює шорстку поверхню. Проходить етап знеспилювання й очищення від залишків дробу.
• Контроль підготовки поверхні. Чистота перевіряється з використанням липкої стрічки та еталонного зразка, шорсткість — спеціальним приладом. Ці показники визначають рівень адгезії.
• Нанесення антикорозійного шару. Трубопровід прогрівається газом, з нього видаляється хромовий сплав і методом індукційного нагрівання підвищується температура до 200 ⁰С. У цьому стані наноситься епоксидний праймер. Товщина шару праймера до 0,08 мм.
• Нанесення адгезивного матеріалу. Як адгезив використовується термоплавкий полімерний композит завтовшки не менш ніж 0,3 мм.
• Формування захисного шару. Ізолюється труба за допомогою матеріалів на основі поліетилену. Може використовуватися стрічкова основа.

Після цього виріб охолоджується, сушиться. Далі здійснюється підготовка труб до експлуатації: з їх торців знімається до 15 см ізоляції та формується фаска.

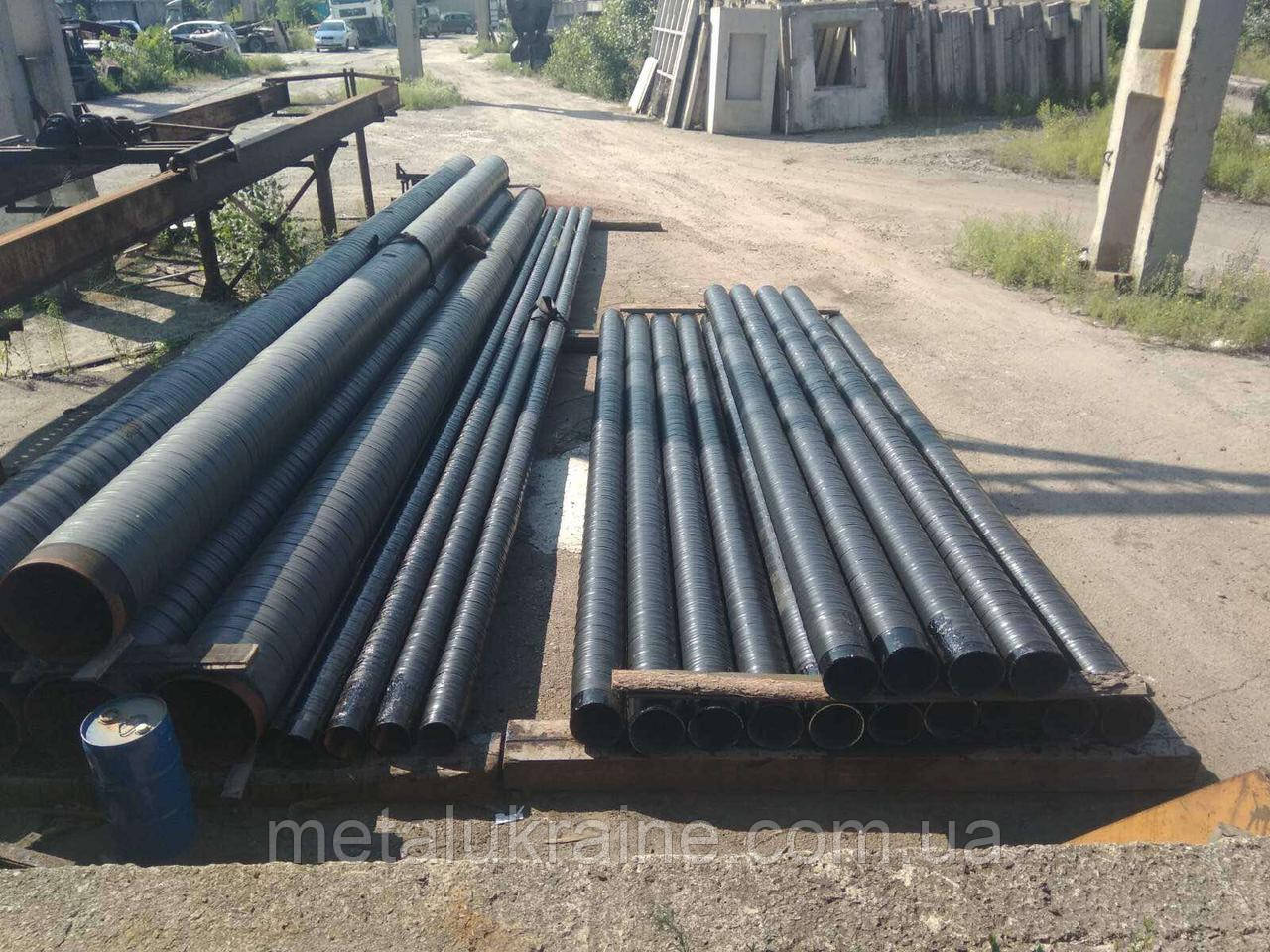

Виробництво труби з бітумно-мастичною ізоляцією

*

Підготовка до нанесення захисту не відрізняється від поліетиленової. Але самі накладені шари мають інший склад:

• ґрунтовковий;
• 1-й шар бітумної мастики;
• 1-й армувальний шар;
• 2-й шар бітумної мастики;
• 2-й армувальний шар;
• зовнішнє покриття або шаробертка.

Для досягнення СМАК кількість армувальних, мастикових шарів збільшують, але це призводить до збільшення маси виробу. Як бітумно-мастичні матеріали використовують бітумно-гумові, полімерно-бітумні плівки, інші мастики з гідрофобних матеріалів із різними типами добавок. Для армування застосовують склотканина або будь-яке неткане полотно. Загальна товщина ізоляції може досягати 10 мм.

Труби СМАК виготовляються промисловим способом, їх надійність забезпечується вимогами ГОСТ і підтверджується сертифікатом. Вони відповідають усім сучасним нормативам, які пред'являються до трубопроводів, що працюють у несприятливих зовнішніх умовах.
